澳洲周末DIY,在家自己安装了一套前后摄像头

在澳大利亚汽车





入手了Stinger两周多了,原帖在这
https://www..com.au/bbs/ ... &extra=page%3D3

现在车子慢慢熟悉起来了。一些东西也得拾掇拾掇。正好定的摄像头到了。二话不多说周末开干DIY。

摄像头选的是爆款VIOFO A129 Plus Pro,其实鬼佬也比较推荐。前端时间打折时候入的。前后摄。

https://www.amazon.com.au/gp/pro ... 0?ie=UTF8&psc=1




评论

原包装自带了点烟器取电。如果只是从点烟器,或者USB,那一切都会比较简单。

我个人还是比较那种隐藏式的走线方式,而且,需要在锁车后点烟器/USB断电的情况下继续拍摄,所以点烟器/USB这种走法就显得不太合适。

所以,选择保险盒处取电,这种属于Hardwire的连接方式。如果看官们对电路没有什么概念,强烈建议请人去搞,否则,一不留神短了路,烧掉什么电子部件、电脑板啥的就悲剧了。

几个东西得备齐活。

最重要的,这种连接取电的Kit,

其实就是个变压/控制器


还有保险丝Fuse tap adaptor和Fuse,这个一定要和自己车型上的尺寸一致。不然安不上去



收货到手:
IMG_20211009_131841 (Small).jpg



评论

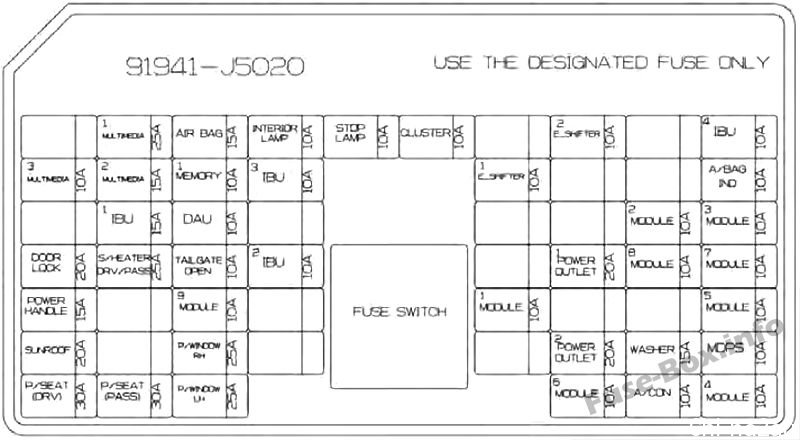

打开保险盒

各式各样的电阻,这时候,需要一定要看清楚手册上的电路图,各个位置是干什么的。

IMG_20210925_114308 (Small).jpg

IMG_20210925_122337 (Small).jpg

因为这里的供电有两组,

一根是黄线,需要连接开车时通电的供电组,做到开车带电,熄车停电。这里我用到的是天窗的供电组。

一根是红线,需要不但开车,而且熄车后都能提供电力,这样摄像头在停车熄火锁车后,还可以持续工作。这里,我用到的车门的供电组,因为车门单元不管车是什么状态,总是带电的。




前后摄像头的连接原理
Fuse -> 变压器 ->前摄像头 -> USB -> 后摄像头




评论

穿线、埋线、走线

基本就是顺着车的trim,还有密封条那边走,

IMG_20210925_124914 (Small).jpg


最tricky的地方是靠近安全气囊部分,就是那个白色卷起来的东西。一定要小心,听说过有误触发,然后手指被炸飞的

线从折好的安全气囊后面穿过。动作要轻,要柔

IMG_20210925_124905 (Small).jpg

评论

除了接保险盒,还有一个挑战是走线到后摄像头。这里预先做好清晰的规划。

先从车内慢慢布线到后面C柱处
IMG_20210925_132543 (Small).jpg

先拆掉一块盖板
IMG_20210925_131617 (Small).jpg

电动尾门的电线管道貌似有点意思。
IMG_20210925_131630 (Small).jpg

果然是贯通的,可以被利用。
IMG_20210925_132545 (Small).jpg

线穿过来了
IMG_20210925_135224 (Small).jpg

IMG_20210925_140344 (Small).jpg

评论

最后的前后摄像头布置就没什么挑战了。

前摄像头
IMG_20211009_130603 (Small).jpg

后摄像头
IMG_20211009_130712 (Small).jpg

后摄像头附近的走线效果,还是比较隐蔽的
IMG_20211009_131031 (Small).jpg

总体拍摄效果
IMG_20211009_154804 (Small).jpg



评论

内存多少

评论

效果很棒

评论
几天不开车会不会把电池耗光

评论

我用的256G的

评论

谢谢!
