澳洲15款 Kluger 2WD GX DIY加装电动后背门作业

在澳大利亚汽车





2015年11月底购入15款Kluger 2WD GX一辆,由于开始是想入手Honda CR-V但是对比RAV4之后发现CR-V真是不太适应我家,其实早就喜欢Kluger但是没有预算,接着这个机会加了点钱就提了一辆乞丐版,所以压根就没考虑过高配的任何高级功能。刚开上新车还都是比较满意的,丰田的车非常讨家用欢心,基本上能满足家用的需求各种养护费用还比较低。在用的过程中发现经常手动关后背门简直是太累了,还是顶配有电动后背门好,一按按钮后背门就自动开关。于是开始找各种改装件,Grande是双杆加电吸,但是发现根本买不到原厂配件即便能买到也是天价都不如当时直接上Grande了。

于是只能找第三方的改装配件了,现在主要两种改装套件一种是单杆电吸,一种是双杆没电吸。对比之后发现,单杆的改装比较复杂需要在车后背门开孔还得换原车锁具改动量大,且动原车太多,本人不喜欢对原车做太大改动。双杆的是把原车的两根气压撑杆换成电动撑杆,然后加上控制电路,不用动原车锁具也不用打孔。个人觉得双杆车门受力相对均匀且力度大也接近原厂款式,于是决定改装双杆电动后背门。

安装流程:
1、安装控制器
2、安装点撑杆
3、把控制及电源线束走好
4、安装中控按钮和总线对接
5、将后背门所有线缆对插好
6、取电并测试
7、恢复原车装饰板

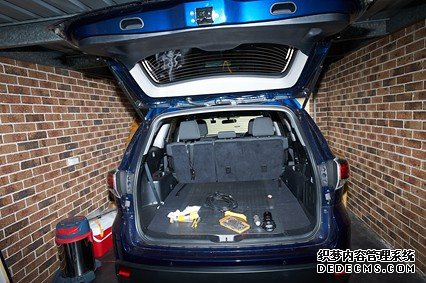

1、改装前留影

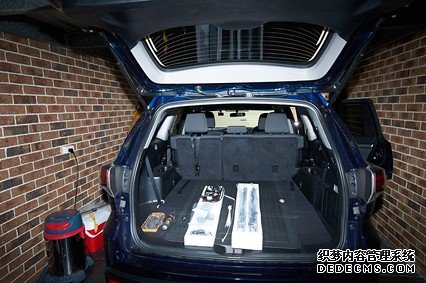

2、车跟改装套件

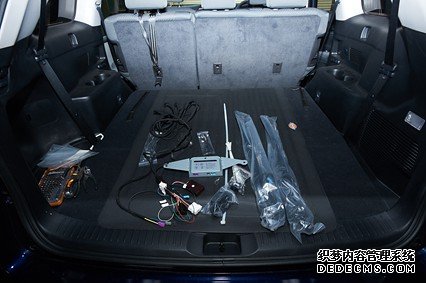

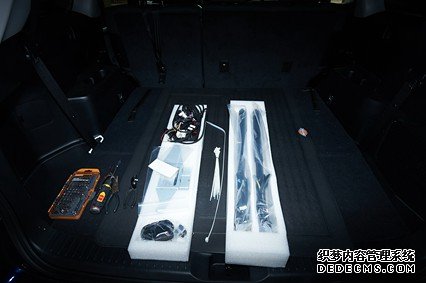

3、改装套件特写一个


4、说明一下吧,双杆、那个带俩耳朵的是控制器、一条控制和电源线束、那个褐色小盒子就是总线盒、一个中控面板按钮、一个后背门按钮(把原车把手替换)、一对撑杆安装支架、两个原车对插线。


5、拆第一块装饰板

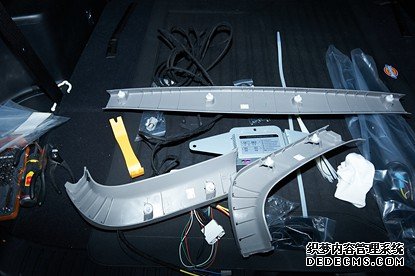

6、各块装饰板依次拆下


7、拆下后面三块板子就可以开始动手拆整块板子了


8、后背门整块板子都下来了,白色的是隔音棉

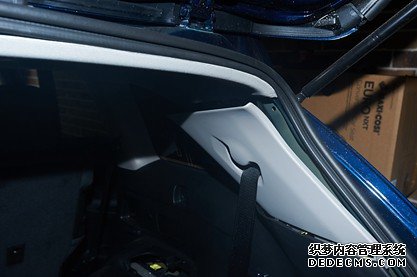

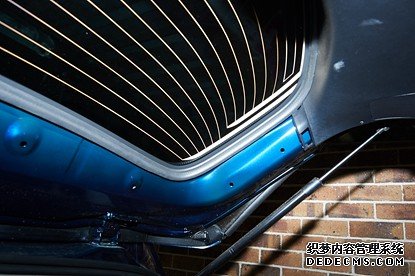

9、这是后背门裸奔的样子,大家可以注意一下小窗位置,国内好多车友问过改小窗的事,我个人觉得小窗不好改,需要动太多结构。

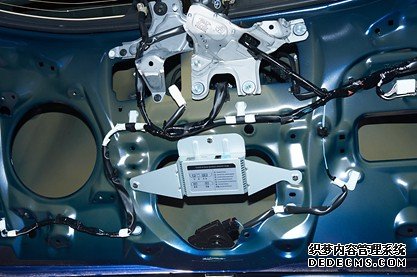

10、安装控制盒,这是我开始的照片后来为了便于走线我把控制盒又换了个放心安装


11、安装撑杆

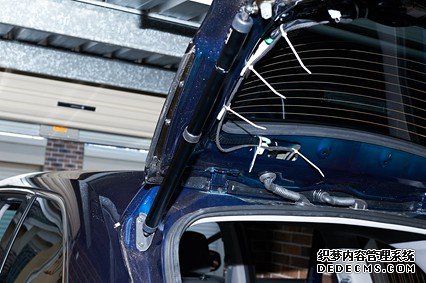

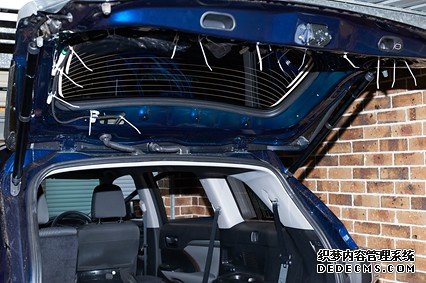

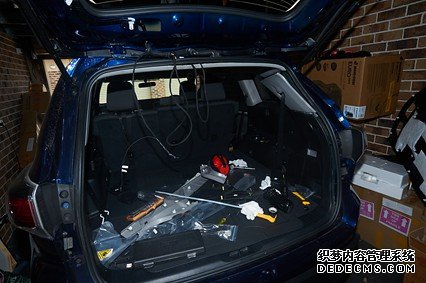

12、两个撑杆都装好了,这是我最后补的图大家可以看到满屏扎带,我都把线走完了

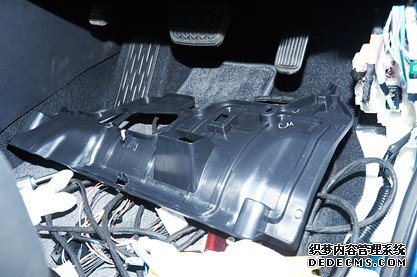

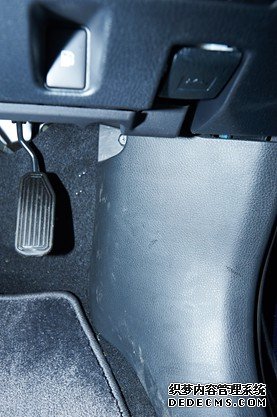

13、脚下的装饰板

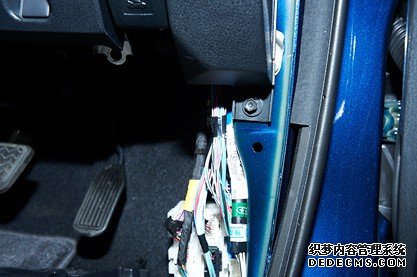

14、拆掉装饰板后的线束及插座

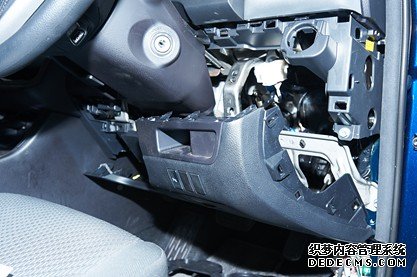

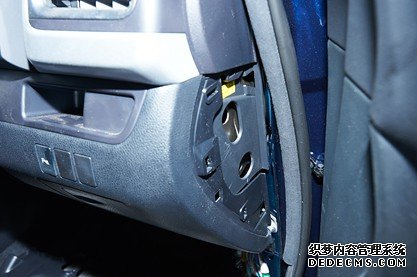

15、方向盘的下盖板,OBD插头就在这块


16、拆侧盖板

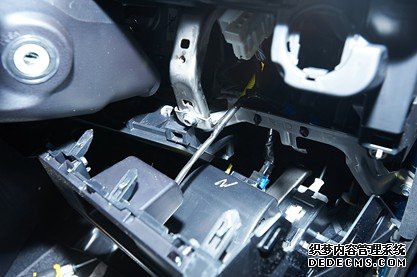

17、拆下这块板时需要慢,里面有按钮连接线


18、我是GX版有很多按钮位置


19、安装上后背门控制按钮之后还有一个空位,准备装一个胎压监测


20、我侧面走线是从门边走到第二排然后上第三排的杯座再往后穿线

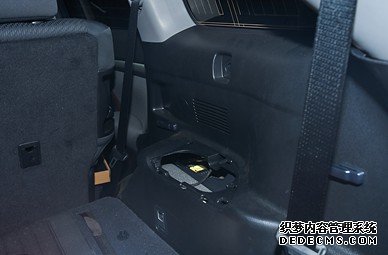

21、我把第三排右侧安全带的装饰板拆掉往上走线


22、大家可以看到我走线基本路径了,就是走顶棚然后通过胶皮套管上后背门


23、连接各线

24、关门测试



评论
How much?




评论
占个坑等图

评论
前排广告位招租

评论
lz可以把图贴在https://www.flickr.com/ 再转过来

评论
LZ牛人。。。

评论

连运费花了大概460USD,国内找厂家拿的说我是海外找我收USD我也是服了,自己动手省下人工了

评论

等我等级够了我就发图,我链接也发不了,我真惆怅

评论

我自己都没留广告位

评论

我用的google相册,告诉我等级不够不能发url

评论

其实不难,就是自己车得下得去手

评论
给了你12分

评论

感谢感谢,我怎么能快速升级等级呢?到别人贴里灌水么?

评论

去各个板块看看有没有做问卷就给分的。
多回答别人的帖子。
去拍gary的马屁 他人很好

评论

感谢、感谢,看到那么多小伙伴加分,我也赶紧回帖去,赶紧给大家上图

评论

你这个活有点技术的。要换杠子 走线到保险。换锁扣。不难可是很烦

评论

我没在保险取电,我找的是整个中控供电,就在脚底下比较好接,到发动机舱保险取电太麻烦了。
撑杆好换,走线比较恶心,拆车装饰板拆的手疼

评论
哪买的零件

评论

在国内拿的

评论


只适合kluger?有没有universal的

评论

您什么车啊?

评论

为各位网友问的,不是所有人开kluger嘛

评论


不是通用的,因为每款车的拉杆都不一样长。
主要的是跟遥控器的解码都不一样。需要按车型买。

评论
刚刚在youtube上看到一牛人加到Rav4,想不到这么快在这里也见识了高人!

评论

版主说的是,赶明儿我找一下车型清单

评论

您说的对,撑杆的行程不同,还有如果要用原车钥匙做遥控需要专用总线盒

评论

高人不敢当,国人Diy是情怀我纯属是省钱,哈哈哈

评论
坐等图

评论

加了25分给你。

评论

图都准备好了,就是传不上来啊
